Производственный поток:

Распыливание - разрезание ткани на полосы движения - складывание - смачивание - резка - свайный подсчет - доставка

Основной технический параметр

●Тип продукта:Детские салфетки (не перекрестное складывание)

●Скорость продукта: 250-350 сокращений/мин (набор на PLC)

●Подходящее сырье:Воздух положил бумагу, spunlace / горячего прокатки невоеной ткани

●Вес сырья:35-80г/㎡

●Складной способ:Форма ' или 'V' (всплывает и не всплывает)

●Резка объединить:

a.двойные бумажные полки

B.10 полосы движения или 12 полос движения, 2 рулона

c.raw ширина рулона материала: 900-1250 мм

●Длина влажной ткани:140-220mm (набор на PLC)

●Размер сырья:(1000-1320)×1000 (мм, W×Dia)

●Влажная ткань развернула размер:(140-220)× (150-250) (мм, Л×Вт)

●Влажная ткань сложенного размера:(140-220)× (90-110) (мм, Л×Вт)

●Система материального снабжения:Серводвигателя

●Система резки:Двигатель конвертера

●Пилинговая система:Серводвигателя

●Питания:380V 50 ХГ

●Мощность:9 кВт

●Размер машины:9600×3300×2000 (мм, L×W×H)

●Вес машины:5000 кг

●Резервуар для воды:400L с агитатором 2шт

Серво Мотор Главная функция

1. ALL Servo дизайн, оснащаемый 2 единицами серводвигателей от Mitsubishi, с научным дизайном и компактной структурой, простой эксплуатацией и обслуживанием

2. Серво автоматически контролирует

3. Утверждены основные электрические детали. С дверью безопасности и E-стоп и относительной системой безопасности.

4. Основные механические детали, сделанные ЧПУ, основные электрические детали от Janpan

5. Инверторы управления двигателями, универсальная пара принята для основных частей, целостность коробки передач и фазер, ремень времени вождения.

6. Отрегулируйте фазу для синхронизации при запуске машины.

Основные конфигурации

1. Стальная структура, пластина из нержавеющей стали, детали из нержавеющей стали

2. Аппликатор сырья, принятые две материальные стойки, ширина: 900 -1250mm

3. Всплывающие или не всплывающие могут быть скорректированы.

4. Жидкость, распределенная из отверстий труб

5. Система поставок Lotion, включая два резервуара с непрерывной смесью агитаторов, рециркуляция единицы, регулируемое количество

6. Башня системы тянуть сложенное сырье в одну сторону.

7. Сырье короткой резки, длина разреза может быть скорректирована.

8. Лист подсчета и укладки единицы, сервопривод двигателя, принятого для легкой регулировки количества.

9. Конвейерная система

10. Эксплуатация интерфейса для основной машины.

11. Система безопасности: Полная защита лезвия, шкаф должен быть сделан с дверями. Система экстренного торможения.

12. Система Муцибиш Серво

13. Прикосновение к экрану интерфейса работы

14 Подсчет автоматически.

15. Из положить кол автоматически записывать

Машина в деталях:

Спецификация производительности:

Машина покрыта доске из нержавеющей стали, в то время как механические детали, контактные на продуктах, изготовлены из нержавеющей стали. Внешний вид красивый и гигиена продуктов также защищена. Онлайн автоматической переработки жидкости и кормления может обеспечить равномерность жидкости процент. Автоматическая единица подсчета, 2 штабелирования головок.

На этой машине, jumbo рулон складывается, жидкость добавляется, фиксированная длина вырезать, продольные сложенные, а затем в автоматическом или ручной упакованы непосредственно. Все процедуры от jumbo рулона для окончательной упаковки продуктов все проводятся на машине. Вся процедура гигиенична.

Эта машина принимает полный цифровой централизованного управления, такие как, передовая сервоприводная система, программа PLC, трогательный скринер и так далее; он точен в позиционировании, высок в уровне автоматизации, а также красиво и плотно упаковки продуктов. охрана двери, аварийная остановка и так далее.

Большинство деталей точно обрабатываются машиной численного управления; ключевые механические детали находятся в стадии обработки ЧПУ; в то время как основные части аутсорсинга являются всемирно известным брендом.

Прекратите менять сырье, сырой хвост сигнализации.

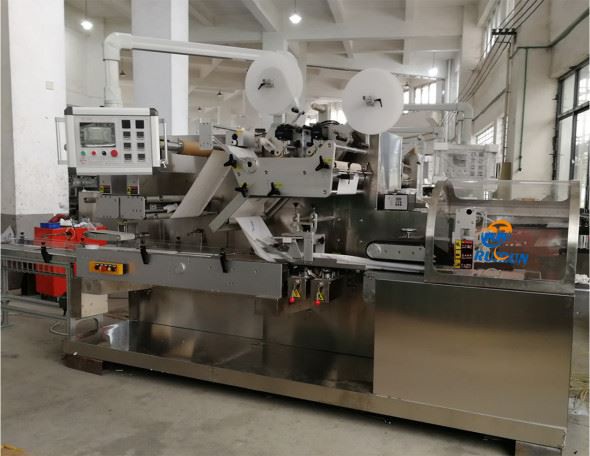

RRW-360 Полно-авто влажные салфетки Упаковочная машина (авто изменение)

83830

Тип производства:Детская влажная ткань 30-120PCS/BAG

Производственный процесс :Подключите к HY-2800 складной станок → автоматическое автоматическое протирание →соключение к упаковочной машине → установка упаковочной пленки → установка оконного отверстия этикетки → Центральное уплотнение →Вещание герметизации и взаимности вырезать → Выход готовой продукции.

Основной технический параметр: (Подходит для упаковки :30-120pcs/bag)

●Скорость производства:30-60 мешков/мин

●Диаметр рулона сырой пленки:≤380 мм

●Ширина рулона сырой пленки:≤420 мм

●Оберточный материал:PP, OPP, ПЭТ, PE, и все подходящие фильмы

●Формы упаковки:Упаковка типа подушки

●Длина упаковки:100-300mm (сенсорный экран устанавливается)

●Ширина упаковки:80-130 мм (регулируемый)

●Высота упаковки:10-100 мм (регулируемый)

●Горизонтальный узор уплотнения:Взаимное уплотнение тепла

●Привод мотора шаблон:Все сервопривод

●Шаблон управления: система управления YASKAWA MOTION

●Интерфейс операции: 7-дюймовый LCD сенсорный экран с подвижной рукой.

●Система кинонабжения:Сервопривод

●Горизонтальная система:Сервопривод

●Система питания:Сервопривод

●Система маркировки:Сервопривод

●Система штамповки:Сервопривод

●Горизонтальная защита:Защита перегрузки крутящего момента

●Требования к воздуху:0,5-0,8Мпа 0,01 м³/мин

●Требования к электроэнергии:380VAC 50/60 ГЦ

●Общая мощность:9 кВт

●Измерение машины:5210×1250×2100mm

●Стандартное оборудование:Авто ожидания конвейера,Дата печати единицы、Убинг единицы、Два маркировки единицы、Инсертирование угловой блок、Авто-Электрический глаз отслеживания, и автоматическое изменение упаковки пленки, автоматическое изменение клей этикетки.

Системный характер

1. Упаковочная пленка принимает меховой контроль напряжения.

2. Две этикетки машины, одна суб-маркировки, другой является анти-подделки этикетки.

3. Штамповка на упаковочной пленке автоматически.

4. Отопление печати (дата) устройства.

5. Четыре взад и вперед поперечное уплотнение устройства в пределах угла по форме цилиндра.

6. восемь серводвигателей, контролирующих пленку упаковки для кормления, поперечное уплотнение, кормление тканей соответственно, маркировку и автоматическое изменение;

7. Протяжные уплотнения устройства, контролировать theopen-близко цилиндра. Колесо уплотнения автоматически разохалено, когда машина останавливается.

8. На сенсорном экране можно установить штамповку, маркировку и относительное положение глазной метки.

9. Автоматическое устройство питания сырья.

10. Цветной сенсорный экран,КОНТРОЛЬ СИСТЕМЫ ДВИЖЕНИЯ.

11. Главный двигатель принимает известный бренд.

12. Основная машина принимает форму рамы.

13. Нон-стоп автоматическое изменение упаковки пленки и этикетки.

14.Автоматический ожидающий конвейер с роликом 304SST, который при быстром сворачивании машины будет ждать на конвейере и когда конвейер опустеет, упаковочная машина остановится сама по себе.

Машинист в деталях afs:

RRW-5800B Полный авто Lid Аппликатор

86449

I. Технические параметры

Скорость	45-48 шт./мин (например. Длина пленки 250 мм)
Макси. Длина упаковочной пленки	300 мм (длина пленки повлияет на фактическую скорость производства)
Влажные салфетки пакет Размер	Длина	Ширина	Высота
	300 мм	45-120 мм	10-80 мм
Обвинительный эффект	±1,2 мм
Напряжение требует	3 фазы, AC380V 50/60 Гц
Мощность	7,5 кВт
Давление воздуха	0,4 - 0,6 МПа, 1,0 м3/ч
Размер	Л 2000 г. - W 2650 и H 1650 мм
Вес	1200 кг

II. Описание

Приняв тело Delta SCARA широко используется в 3C электронных продуктов, SCARA тело имеет превосходную скорость, точность, линейность и вертикальность, которая может быстро и точно завершить операции захвата крышки, крышки покрытия и вщие крышки на мокрой салфетки пакет.

Система E-Vision: Используя систему электронного зрения Delta DMV2000, новое поколение гуманизированного интерфейса работы, быстро устанавливает систему E-визуального осмотра, используя высокоуровневую камеру интерфейса CameraLINK для достижения высокоскоростной арифметики, встроенное соединение связи PLC для автоматического обмена данными. Интерфейс отображения и работы в режиме работы можно настроить, упростить для работы и поддержки.

Сенсорный экран: Все основные команды через 7-дюймовый сенсорный экран, как установка позиции захвата крышки , установка положения покрытия, трек распыления клея (так, как прямоугольный, взлетно-посадочной полосы типа, эллипса типа), и другие параметры компенсации, все может быть установлена или модификация сенсорного экрана.

Источник света зрения: Он принимает промышленный светодиодный источник света, который является более прочным, чем гражданский источник света, продлевает время распада, и источник света не будет стробофлэш, что повышает точность фотографирования.

Дисплей: Он принимает 15-дюймовый промышленный дисплей, который больше подходит для использования в мастерской.

III. Основная электрическая конфигурация

Нет.	Элемента	Спецификация и модель	Количество	Марк
1	ТЕЛО СКАРА	DRS40L3SS1BN002 (включен CVT)	1	Дельта
2	Контроллер #1	DMV2000-CL2-HS	1	Дельта
3	Камеры	DMV-CM4MCCL	1	Дельта
4	Объектив камеры	DMV-LN16M06	1	Дельта
5	Кабели	DMV-CAF03CL	1	Дельта
6	Серво системы	B2-750W	3	Дельта
7	Контроллер #2	DVP32ES200T	1	Дельта
8	Сенсорный экран	DOPB07E411	1	Дельта
9	Устройство горячего расплава	HS-168A	1	Цзиньхуаншань
